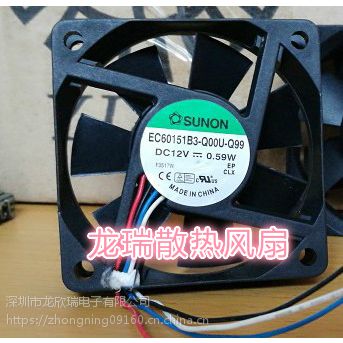

品牌：SUNON 建准

型号：EC60151B3-Q00U-Q99

尺寸规格：60*60*15MM

电压：12V

功率：0.59W

轴承：免维护双滚珠轴承

引线：4线 4Pin

整体解决思路

通过对现场的分析我们得出结论，整套系统我们采用Winncam无线网桥2.4 和5.8 的无线网桥混合组网，通过点对点和点对多点的组网方式，组建三级无线传输网络，使得音视频能流畅的在网络中穿行；设备的前端我们建议采用红外网络摄像机，后端接受可以用电脑，也可用DVR；但是DVR 需要用解码功能。***我们在后端可以随时查看和管理整套系统。

无线连接

太阳能无线连接拓扑图：

太阳能无线监控

集热器

太阳能热水器装置通常包括太阳能集热器、储水箱、管道及抽水泵其他部件。另外在冬天需要热交换器和膨胀槽以及发电装置以备电厂不能供电之需。太阳能集热器（solar collector）在太阳能集热系统中，接受太阳辐射并向传热工质传递热量的装置。按传热工质可分为液体集热器和空气集热器。按采光方式可分为聚光型集热器和吸热型集热器两种。另外还有一种真空集热器：一个好的太阳能集热器应该能用20～30年。自从大约1980年以来所制作的集热器更应维持40～50年且很少进行维修。

热水系统

早期***的太阳能应用即用于将水加热，现今全世界已有数百万太阳能热水装置。太阳能热水系统主要元件包括收集器、储存装置及循环管路三部分。此外，可能还有辅助的能源装置（如电热器等）以供应无日照时使用，另外尚可能有强制循环用的水，以控制水位或控制电动部份或温度的装置以及接到负载的管路等。依循环方式太阳能热水系统可分两种：

1．自然循环式：

此种型式的储存箱置于收集器上方。水在收集器中接受太阳辐射的加热，温度上升，造成收集器及储水箱中水温不同而产生密度差，因此引起浮力，此一热虹吸现像，促使水在储水箱及收集器中自然流动。由于密度差的关系，水流量于收集器的太阳能吸收量成正比。此种型式因不需循环水，维护甚为简单，故已被广泛采用。

2．强制循环式：

热水系统用水使水在收集器与储水箱之间循环。当收集器***水温高于储水箱底部水温若干度时，控制装置将启动水使水流动。水入口处设有止回阀以防止夜间水由收集器逆流，引起热损失。由此种型式的热水系统的流量可得知（因来自水的流量可知），容易预测性能，亦可推算于若干时间内的加热水量。如在同样设计条件下，其较自然循环方式具有可以获得较高水温的长处，但因其必须利用水，故有水电力、维护（如漏水等）以及控制装置时动时停，容易损坏水等问题存在。因此，除大型热水系统或需要较高水温的情形，才选择强制循环式，一般大多用自然循环式热水器。

发电系统

太阳能发电系统由太阳能电池组、太阳能控制器、蓄电池（组）组成。如输出电源为交流220V或110V，还需要配置逆变器。

太阳能发电系统分为离网发电系统与并网发电系统：

1、离网发电系统。主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。

2、并网发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电这后直接接入公共电网。并网发电系统有集中式大型并网电站一般都是电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。但这种电站投资大、建设周期长、占地面积大，还没有太大发展。而分散式小型并网发电系统，特别是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是目 前并网发电的主流。

太阳能板

太阳能电池板是太阳能发电系统中的核心部分，太阳能电池板的作用是将太阳的光能转化为电能后，输出直流电存入蓄电池中。太阳能电池板是太阳能发电系统中最重要的部件之一，其转换率和使用寿命是决定太阳电池是否具有使用价值的重要因素。 组件设计：按国际电工委员会IEC：1215：1993标准要求进行设计，采用36片或72片多晶硅太阳能电池进行串联以形成12V和24V各种类型的组件。该组件可用于各种户用光伏系统、独立光伏电站和并网光伏电站等。

原材料特点：电池片：采用高效率（16.5%以上）的单晶硅太阳能片封装，***太阳能电池板发电功率充足。 玻璃： 采用低铁钢化绒面玻璃(又称为白玻璃)， 厚度3.2mm,在太阳电池光谱响应的波长范围内(320-1100nm)透光率达91%以上，对于大于1200 nm的红外光有较高的反射率。此玻璃同时能耐太阳紫外光线的辐射，透光率不下降。EVA：采用加有抗紫外剂、抗氧化剂和固化剂的厚度为0.78mm的优质EVA膜层作为太阳电池的密封剂和与玻璃、TPT之间的连接剂。具有较高的透光率和***能力。TPT：太阳电池的背面覆盖物—氟塑料膜为白色，对阳光起反射作用，因此对组件的效率略有提高，并因其具有较高的红外发射率，还可降低组件的工作温度，也有利于提高组件的效率。当然，此氟塑料膜首先具有太阳电池封装材料所要求的耐老化、耐腐蚀、不透气等基本要求。边框：所采用的铝合金边框具有高强度，抗机械冲击能力强。也是太阳能发电系统中价值的部分。

太阳能控制器

太阳能控制器是由专用处理器CPU、电子元器件、显示器、开关功率管等组成。

主要特点：

1、使用了单片机和专用软件，实现了智能控制；

2、利用蓄电池放电率特性修正的准确放电控制。放电终了电压是由放电率曲线修正的控制点，消除了单纯的电压控制过放的不准确性，符合蓄电池固有的特性，即不同的放电率具有不同的终了电压。

3、具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制；以上保护均不损坏任何部件，不烧保险；

4、采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM高3%-6%，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统由***的使用寿命；同时具有高精度温度补偿；
